安裝步驟如下：（各廠家配件構造各有不同，大致測控?fù)P塵監測系統安裝步驟如下）

一：設備安裝前檢查

1.清點物料：（選型不同，設備數量不同，具體以現場實際為準）

■ 百葉盒多合一變送器1臺

■ 風速傳感器1臺

■ 風向傳感器1臺

■ 立桿1個（2m長度為1個，3m長度由2個1.5m組成）

■ 橫梁（U型螺栓1個，0.75螺母2個）

■ 噪聲揚塵一體機（包括鑰匙1把）

■ 托片3個（2黑1白）、M4*18螺絲12套

■ 抱箍2個、M10*20螺絲4個

二：采集終端安裝

風速風向使用黑色底片，百葉盒使用白色底片，風向安裝時需注意方位問題

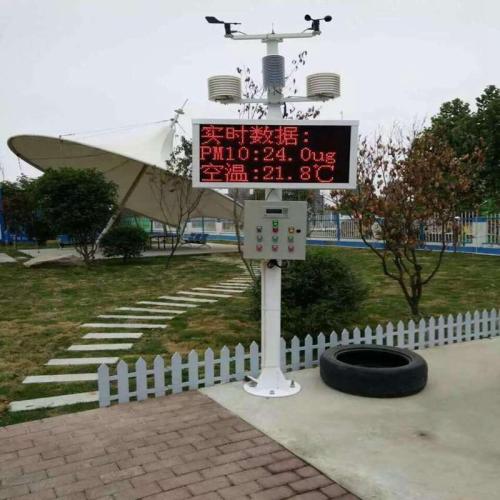

安裝完成效果圖如下：

三：揚塵監測一體機安裝

所需配件：抱箍2個，螺絲8個

四：接線及上電

接線：依次把3個傳感器的線，順著支架立桿固定住，然后依次插在防水箱或者LED屏的底座上（根據現場實際情況，若無防水箱則直接和LED連接），3根線并無區分。

若內部帶有聯網模塊，則在使用時，應當把GPRS天線從LED底部穿孔拉出，吸附在防水箱外側，防止屏蔽網絡型號傳輸。具體接線和出線方式參考下圖：

五：參數配置

1）下載配置工具，使用QQ掃描二維碼，點擊普通下載，即可安裝（或者可直接聯系我司工作人員）

2）主機在開機狀態下，在防水箱附近搜索無線網，連接密碼

3）點擊下載好的軟件直接登錄。無需賬號和密碼

4）登錄進入選擇要設置的標頭名顯示，改好后點擊下載參數即可。勾選需要在LED屏上顯示的內容。若需修改設置偏差值，則直接輸入數字，例如-10為在實際顯示值的基礎上減10；直接輸入數字10加10。默認0可無需修改。

5）噴淋上下限設置，在揚塵啟動值輸入設定值，點擊設置。例如輸入150，則當PM2.5超過150時，繼電器1會閉合，啟動霧炮。
